65 Jahre DETAIL
Unter dem Titel 100 Details – Gezeichnete Wirklichkeit in Fassade, Konstruktion und Material hat der Detail Verlag einen Jubiläumsband herausgebracht. Er zeigt, dass die Zeitschrift und die in den Heften enthaltenen Zeichnungen seit Jahrzehnten tiefer gehende Einblicke in die aktuelle Architekturwelt erlauben. Es handelt sich zumeist um ausführliches Studienmaterial. Das liegt mit dieser Veröffentlichung jetzt in seiner gebündelten Form vor. Im Zentrum steht wie gewohnt die präzise Detailzeichnung, die stets mit enormem Aufwand bei Detail verbunden ist. Das 416-seitige Werk ist in drei große Themenbereiche Fassade, Konstruktion und Material gegliedert. Die Anzahl der Projekte reicht von ausgewählten Büros wie Herzog & de Meuron und SANAA bis hin zu experimentellen Bauprojekten von Sou Fujimoto oder Materialstudien von Martin Rauch. Herausgeberin Jeanette Kunsmann hat ein visuelles Archiv zusammengestellt, das für Architekt*innen und Studierende gleichermaßen als Inspirationsquelle und handfestes Arbeitswerkzeug dient.
Fassadenlösungen können vielfältig sein. Technische Herausforderungen spielen bei Detail meist eine primär herausfordernde Rolle. Der Band dokumentiert die Suche nach technisch wie handwerklich optimalen Lösungen und beschreibt zugleich die Neuerungen im Bauwesen, die über Jahrzehnte hinweg gleichbleibend dominieren unvergleichliches hervorbringend. Sie sind wie ein Stück Architekturgeschichte und wie ein visuelles Archiv zu verstehen.
In einem kurzen Prolog des Buches werden die Vorzüge dieser Publikation nochmals auf seine Qualitäten hin aufgefächert, es heißt: Architekturvisualisierungen dienen als Absichtserklärung, Architekturfotografie fokussiert sich auf die Oberflächen, und das Architekturmodell zeigt Proportionen auf. Doch was ist mit dem Architekturplan? Dieser stellt komplexe Planungszusammenhänge mit einer Tiefe dar, die meist nur von Fachleuten gelesen und verstanden werden kann, wobei Abstraktion konkrete Anwendung findet. In der Detailzeichnung werden erfolgreich gefundene Lösungen mit Referenzcharakter dokumentiert. Im Unterschied dazu bietet die Werkplanung, auch Ausführungsplanung genannt, einen umfassenden Überblick über die Planung der Baustelle. Im Gegensatz dazu handelt es sich bei der Detailzeichnung jedoch um einen einzelnen, stark vergrößerten Ausschnitt des Plans, der komplexe Bauteile mit millimetergenauer Präzision darstellt.
 |
|

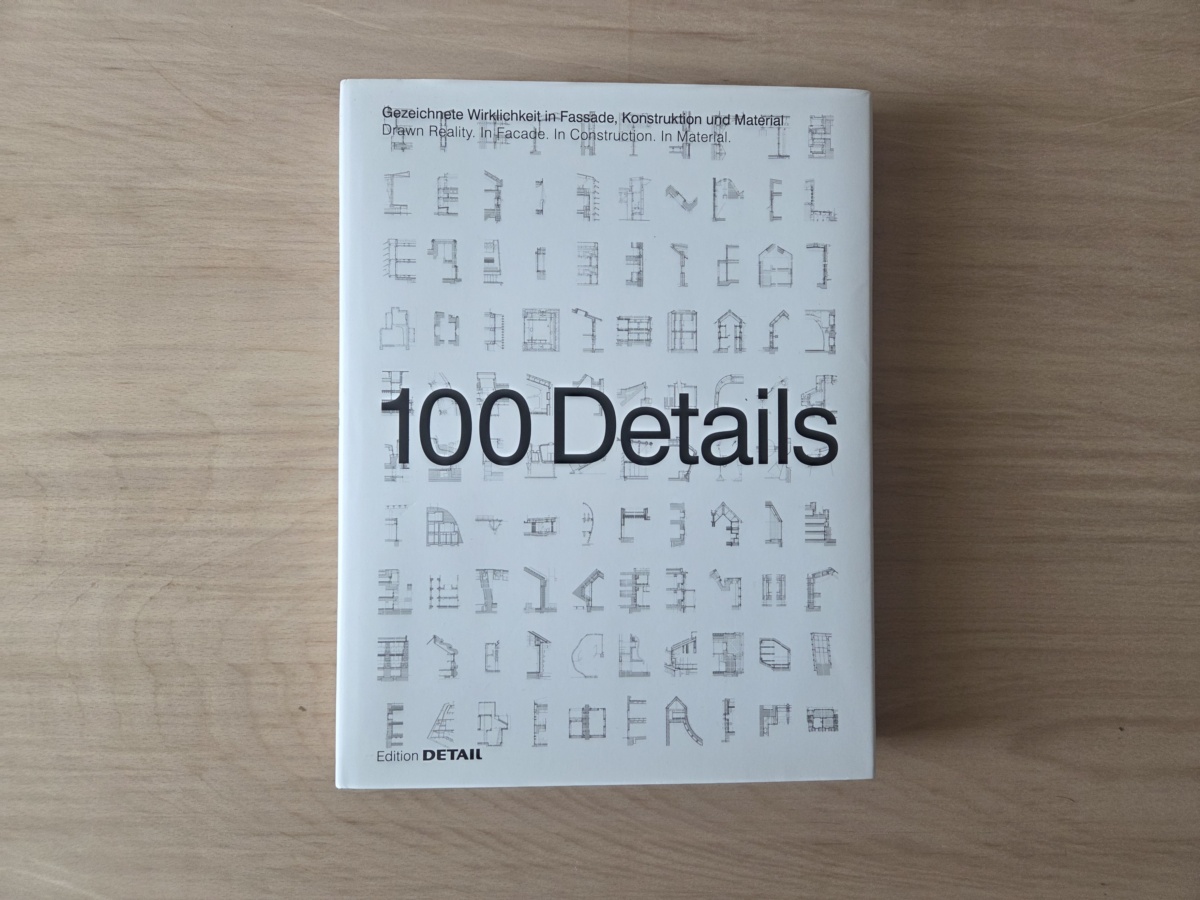

| Foto (c) Kulturexpress |
Eine Überblickseite mit einer Vielzahl der im Band abgebildeten Zeichnungen beeindruckt in Miniaturform einschließlich Seitenangabe zu Anfang der Publikation und deutet anschaulich an, was den Betrachter beim Durchsuchen erwartet. Verschiedenste Konstruktionen wurden katalogisiert: Ob Satteldach, Zwischenetage, Fensterrahmen, Dachöffnung oder Flachdachkonstruktion, die Auswahl scheint unerschöpflich. Eine der Zeichnungen stellt eine höhenverstellbare Stahlplattform dar, auf einem Bauprojekt in Paris beruhend von Rem Kohlhaas / OMA aus dem Jahr 2018, die neue Galerie der Fondation Lafayette. Bei den Detaillierungen handelt es sich im wesentlichen um solche Bauteile des Gebäudes, die in den nicht sichtbaren Bereichen einer Konstruktion liegen und sonst verborgen bleiben. Für Studienzwecke können diese Zeichnungen deshalb aufschlussreich sein, da Lösungsansätze durch Interpretation auf neue Bauprojekte angewendet werden können. Zunächst handelt es sich jedoch um ein Archiv mit Plänen, die zum Teil einzigartigen Wert haben und auch urheberrechtlich geschützt sein können.
Im Maßstab 1:20 ist die Detailfreudigkeit riesengroß und zeigt zugleich, wie stark reduziert in dieser Detailgenauigkeit die Angaben auf dem Blatt zur Projektzeichnung in Ziffern überhaupt angegeben sein sollen. Hochauflösender Druck auf den Buchseiten, der auch kleinste Details vergrößert, was sich in feinsten Linien ganzer Gebäudeteile widerspiegelt und das Werk in seiner ganzen zeichnerischen Perfektion erstrahlen lässt - so etwas können in dieser Ausführlichkeit nur Detail und Verlag liefern. Blättern wird zum Vergnügen. Die linke Buchseite, mit den geraden Seitenzahlen bringt kurze und prägnante Texte zu den großformatigen Abbildungen. Die Zeichnungen selbst befinden sich rechtsseitig, was auf den vorderen Seiten des Buches zur Folge hat, dass diese Seiten immer flach auf dem Untergrund liegen. Das entspricht dem Aussehen einer Karte, die flach auf dem Boden vor den Augen des Betrachters seinen Inhalt und Genauigkeit entfaltet.
Eine Folgeseite des gleichen Projekts liefert eine Gesamtansicht des jeweiligen Gebäudes, meist im Schnitt gelegentlich auch in Grundrissen und im Miniaturformat, als Teil zu dem was zuvor detailliert im Maßstab 1 zu 20 betrachtet wurde. Angefügt sind vertikale Textfelder am rechten Papierrand, gleich Buchlegenden, mit Metadaten und weiteren Informationen zu den Bauprojekten: Name des Bauunternehmens, Tragwerksplaner, wie heißt der Architekt, welcher Bauherr, mitarbeitende Teams und die Materialien die insbesondere bei diesem Projekt verwendet wurden. Manchmal finden sich auch nummerierte Angaben zu einzelnen Bestandteilen einer Konstruktion, die mit Maßangaben genau aufschlüsseln, wie viel und in welcher Stärke von etwas bemessen wurde, wie an einer zweischaligen Mauerwerkswand oder einer robotergefertigten Mauerwerksfassade. Eine geneigte Ortbetondecke wird erklärt ebenso wie eine spindelförmige Stahlwangentreppe, die mitten im Verzeichnis auftaucht.
Ein Stichwortverzeichnis findet sich leider nicht zur Publikation. Das wäre hilfreich gewesen aber vermutlich zu umfangreich geworden und hätte der Dicke des Buches geschadet, was mit 416 Seiten sehr ausgewogen ist. Die Suche nach bestimmten Details lässt sich nur über die abgebildeten CAD-Zeichnungen ermitteln. Leichte Hilfe bietet das Inhaltsverzeichnis zu Anfang der Publikation, wo zusammen mit Miniaturabbildungen der einzelnen Zeichnungen ein Überblick über den Inhalt des Buches möglich werden.
In gewisser Weise wirkt der Band schon wie ein Foliant oder Folioband, der aus großformatigen Druckbögen besteht. Das tatsächliche Format des Buches ist 25 x 33 Zentimeter mit Bucheinband und einer Gesamtdicke von 3,7 Zentimetern. Genaugenommen handelt es sich um ein Hochformat im Bereich Quart, wenn diese Begrifflichkeiten insgesamt auch etwas unpassend erscheinen und veraltet wirken. Denn es handelt sich um ein wirklich modernes Buch, vielleicht ein Handbuch trotz seines Umfangs und Gewichts, das im täglichen Gebrauch besser geeignet ist, als wenn es in einer Bibliothek im Regal stehen würde. Das Werk bringt 2,37 Kilogramm auf die Waage. Unbedruckte weiße Fläche auf der Textseite zu den Zeichnungen im Detail, lässt so viel Platz, dass kleine Beschriftungen oder Anmerkungen in das Buch möglich wären. Das finde ich hervorragend. Diesen Platz zu nutzen ist nicht zwingend erforderlich. Das Platzangebot auf dem Papier erlaubt aber die Zeichnung selbst ohne störende Ablenkungen visuell in seiner Gesamtheit zu erfassen.
Erfasst sind Mauerbauwerke ebenso wie Betonbauwerke. Hochhäuser wie historische und denkmalgeschützte Gebäude kommen vor. Aufgeständerte Fußböden im Maßstab 1 zu 20 sind zu sehen, verschiedentlich kommen auch Grundrisse vor. Gebäude mit Rundbögen und Fachwerkkonstruktionen mit ineinandersteckbaren Knotenpunkten sind Bestandteil der Publikation. Genauso Dachkantenlösungen mit Attika und den entsprechenden Isolierungen an der Umrandung, innen und außen herum, sind bis ins Detail durchdacht und fachlich einwandfrei wiedergegeben. R.M.
Jeanette Kunsmann, ist Chefredakteurin bei Detail, die weiter als Architekturjournalistin und Autorin tätig ist. Sie beschäftigt sich mit Architektur und Baukultur, Design und Kunst sowie Stadt und Gesellschaft. Sie war von 2013 bis 2016 für die Chefredaktion der täglichen BauNetz-Meldungen sowie des wöchentlichen Magazins Baunetzwoche zuständig. Sie entwickelte das crossmediale Magazin DEAR im Auftrag der Heinze GmbH zusammen mit Stephan Burkoff und leitete es von 2017 bis 2019 als stellvertretende Chefredakteurin. Publikationen u.a. bei ARCH+, AW Architektur & Wohnen, Baumeister, Domus, FAZ, FAS Reise, Häuser, IDEAT, Jovis, Mitte/Rand, Ruby Press, Stylepark und uncube magazine; Mitgründerin des Verlags Mitte/Rand; Architektur-Diplom bei Dieter Eckert an der TU Berlin. Sie wohnt und arbeitet in Berlin sowie in München.
Aus dem Inhalt mit Seitenangaben:
Fassade Facade
10 Facettierte Doppelglastassade Faceted Double-Glazed Facade (3XN)
14 Zweischalige Mauerwerkswand Double-Shell Masonry Wall (AleaOlea)
18 Brise-soleil-Fassade aus faserbewehrtem Beton Brise-Soleil Facade Made of Fibre-Reinforced Concrete (Ateliers Jean Nouvel)
22 Robotergefertigte Mauerwerksfassade Robot-Fabncated Masonry Facade (Bearth & Deplares. Gramazio Kohler Architects)
26 Lichtfilter aus Natursteinlamellen Natural Stone Slat Light Filters (Brückner & Brückner)
30 Brise-Solei Fassade Brise-Soleil Facade (Carme Gradoli. Arturo Sanz & Carmen Martinez)
34 Medienfassade Media Facade Christ & Gantenbein)
38 Vorgehängte Metallfassade Suspended Metal Facade (Cobe)
42 Erneuerte Glasfassade Renovated Glass Facade (David Chipperfield Architects)
46 Fassade aus Strukturglas Facade Made of Textured Glass (Gigon Guyer)
50 Fassadensanierung Facade Renovation (gmp)
54 Polycarbonatfassade Polycarbonate Facade (Harquitectes)
58 Sanierte Silofassade mit Bullaugenfenster Renovated Silo Facade with Porthole Windows (Harry Gugger Studio)
62 Gewölbte Glasfassade Curved Glass Facade (Herzog & de Meuron)
66 Dichrotische Glasfassade Dichroic Glass Facade (Jacques Ferrier Architecture)
70 Polycarbonathülle Polycarbonate Shell (Lacaton & Vassal)
74 Vorgehängte Ortbetonschale In-Situ Concrete Curtain Wall (LRO)
78 Selbsttragende Fassade Self-Supporting Facade (MCEA Arqurtectura)
82 Sichtbetonfassade Exposed Concrete Facade (Miller & Maranta)
86 Travertinfassade Travertine Facade (O&O Baukunst)
90 Lamellenfassade aus Glas Glass Louvre Facade (Ontwerpgroep Trude Hoykaas)
94 Folienfassade mit Dämmstoffpolsterung Film Facade with Insulation Padding (Petr Håjek Architekti)
98 Gebäudehülle aus Sichtbeton Exposed Concrete Building Envelope (Rojkind Arquitectos)
102 Ganzglasfassade All-Glass Facade (SANAA)
106 Fassadenverschattung aus transluzenten Kunststoffpaneelen Facade Shading Made of Translucent Plastic Panels (Shigeru Ban Architects)
110 Gebäudehülle aus Edelstahlrohren Stainless Steel Tube Envelope (Snohetta)
114 Textile Sichtbetonfassade Textile Exposed Concrete Facade (Steven Holl Architects)
118 Fassade aus unverputzten Schalungssteinen Facade Made of Unplastered Formwork Blocks (Takao Shiotsuka Atelier)
122 Gebäudehülle aus Gabionen Building Envelope Made of Gabions (Titus Bernhard)
126 Holzbau mit Faserzementfassade Timber Building with Fibre-Cement Facade (Tuckey Design Studio)
130 Betonierte Schutzhülle für Magnetfelder Concrete Protective Shell for Magnetic Fields (UN Studio)
134 Fensterbandfassade aus Beton Ribbon-Window Facade in Concrete (Valerio Oligiati)
138 Fassadensanierung mit Sonnenschutz! imellen Facade Renovation with Solar Shading Louvres (WilkinsonEyre)
Konstruktion Construction
144 Verdrehte Stahlbrücke Twisted Steel Bridge (BIG)
148 Fensteröffnungen in historischem Mauerwerk Window Openings in Historic Masonry (Buchner Bründler Architekten)
152 Holzrahmenbau mit Lamellenfassade Timber Frame Construction with Slatted Facade (Büro B Architekten)
156 Demontierbare Stahlkonstruktion Demountable Steel Structure (cepezed)
160 Vorgefertigter Holztafelbau Prefabricated Timber Panel Construction (Degelo Architekten)
164 HausaufSchienen Sliding House (dRMM)
168 Gewölbekonstruktion aus Gipskarton Plasterboard Vault Construction (Fink + Jocher)
172 Schlanke Holz-Lehm-Decke Slim Timber-Earth Slab (Florian Nagler Architekten)
176 Raumtragwerk aus Stahlrohren Space Frame Made of Steel Tubes (Foster + Partners)
180 Lichtkanonen Light Cannons (Francisco Mangado)
184 Holztragwerk mit integrierter Beleuchtung Timber Structure with Integrated Lighting (Helen & Hard)
188 Geneigte Ortbetondecken Exposed Concrete Soffits (JKMM Architects)
192 Dach mit Oberlichtern Roof with Skylights (Juan Navarro Baldeweg)
196 Baum-Manschetten Tree Sleeves (Lacaton & Vassal)
200 Geschwungene Dächer Curved Roofs (Metaraum Architekten)
204 Kuppelkonstruktion Dome Structure (Nicholas Grimshaw & Partners)
208 Schwebendes Aluminiumdach Floating Aluminium Roof (Nieto Sobejano Arquitectos)
212 Höhenverstellbare Stahlplattformen Height-Adjustable Steel Platforms (OMA)
216 Betongewölbe unter Sand Concrete Vault Under Sand (Open Architecture)
220 Dachfenster Skylights (Peter Ebner + Franziska Ullmann)
224 Foyeranbau Foyer Extension (Petzlnka Pink Architekten)
228 Treppe aus gekippten TT-Deckenplatten Staircase Made from Tilted TT Floor Slabs (Pihlmann Architects)
232 Bogendach aus Stahl Arched Steel Roof (Renzo Piano Building Workshop)
236 Dachaufstockung in Holzbauweise Timber Rooftop Extension (Sauerbruch Hutton)
240 Spindelförmige Stahlwangentreppe Spindle Shaped Steel Staircase (Schlaich Bergermann Partner)
244 Flachdach mit Lichtkuppeln Flat Roof with Skylights (Selgascano)
248 Geneigte Dachkonstruktion Sloping Roof Construction (Snohetta)
252 Schattendach aus Aluminiumlamellen Shade Canopy Made of Aluminium Slats (SO-IL + Bohlin Cywinski Jackson)
256 Grüner Hügel Green Hill (Sou Fujimoto Architects)
260 Beton- und Stahlträger Concrete and Steel Beams (Souto Moura Arquitectos)
264 Begehbare Dachterrasse Accessible Roof Terrace (Tezuka Architects)
268 Tragende Netzstruktur aus gebogenen Holzleisten Self-Supporting Net-Like Structure of Curved Wood Strips (Ville Hara)
272 Mit opakem Glas verkleideter Holzkubus Wooden Cube Clad in Opaque Glass (Wingårdhs)
Material Material
278 Materialtrio Material Trio (Andreas Fuhrimann Gabrielle Hächler Architekten)
282 Wiederverwendbare Dämmung aus Strohballen Reusable Insulation Made from Straw Bales (Atelier Schmidt)
286 Schindelgedecktes Dach Shingled Roof (Bernardo Bader Architekten)
290 Massivbau aus Lehm Solid Earthen Masonry (Boltshauser Architekten)
294 Nacktes Mauerwerk mit Sichtbeton Exposed Masonry with Exposed Concrete (David Chipperfield Architects)
298 Fugenlose Sichtbetonfassade Seamless Exposed Concrete Facade (Diener & Diener Architekten)
302 Fliegendes Marmordach Floating Marble Roof (Diller Scofidio + Renfro)
306 Vormauerschale aus Tuffstmn Facing Masonry Made ol lull Sion* (Doering Dahmen Jneressen)
310 Gebäudehülle mit Reetdeckung Building Envelope with Thatching (Dorte Mandrup)
314 Schottenbau aus Beton Concrete Cross-Wall Construction (Dürig+IttenBrechbühl)
318 Ressourcenschonende Holzkonstruktion Resource-Saving Timber Consirucl^ (Element A Architekten)
322 Gedämmte Shedverglasung Insulated Sawtooth Roof Glazing (Fischer Architekten)
326 Stahlspundwände Steel Sheet Piling (Gigon Guyer Partner Architekten)
330 Vorgefertigte Stampflehmfassade Prefabricated Rammed-Earth Facade (haascookzemmrich Studio2050 + Martin Rauch)
334 Kalksteinmauerwerk Limestone Masonry (Harquitectes)
338 Edelstahlhülle Stainless Steel Envelope (Heatherwick Studio)
342 Horizontale Stahlbänder Horizontal Steel Strips (Jensen & Skodvin Architects)
346 Raumschale aus Holzprofilen Spatial Shell Made of Timber Profile! (Kengo Kuma)
350 Kuppelkonstruktion aus Chromstahl Chrome Steel Dome Structure (MAD Architects)
354 Vorhang aus Hängepflanzen Curtain of Hanging Plants (Mia Design Studio)
358 Saniertes Stahltragwerk Renovated Steel Structure (Neutelings Riedijk Architects + Bureau Bouwtechniek)
362 Innere Holzhülle Inner Timber Shell (O&O Baukunst)
366 Biwakschachtel aus Massivholz und Aluminiumblech Bivouac Box Made of Solid Timber and Aluminium Sheet (OFIS Arhitekti)
370 Gläserne Prismen Glass Prisms (Rafael Moneo)
374 Stampflehm-Fassade Rammed-Earth Facade (Roger Boltshauser + Martin Rauch)
378 ETFE-Folien-Membran ETFE Foil Membrane (Selgascano)
382 Filigrane Stahlkuben Filigree Steel Cubes (Sou Fujimoto Architects)
386 Transluzente Glasfassade Translucent Glass Facade (Steven Holl Architects)
390 Spiegelglaswürfel Mirrored Glass Cube (Tham & Videgård Arkitekter)
394 Bogenkonstruktion aus Beton Concrete Arch Structure (Toyo Ito & Associates)
398 Biberschwanzziegel-Dach Beavertail Tile Roof (Wandel Lorch Götze Wach)
402 Hochhaus in Holzbauweise Timber Highrise (White Arkitekter)
406 Betonwände Concrete Walls (Zaha Hadid Architects)
410 Natursteinfassade Natural Stone Facade (Zarcola Architetti)
